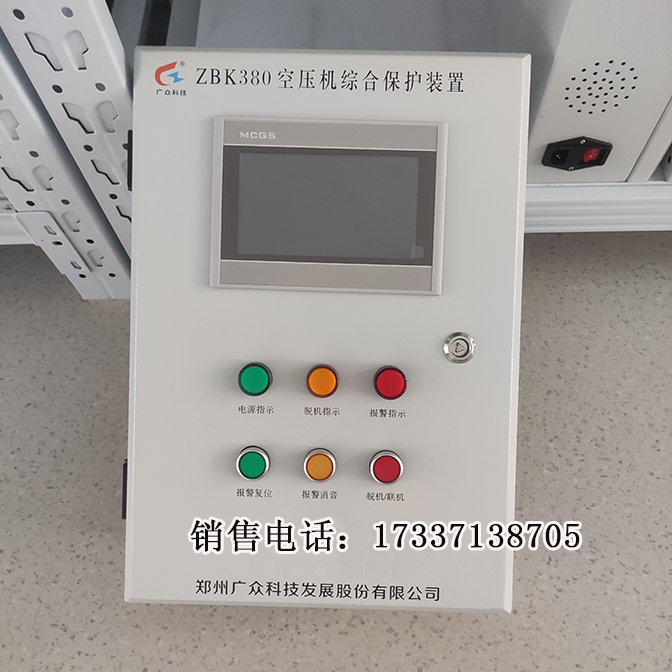

安裝ZBK380型空壓機斷油保護裝置的時候，需要接幾根線呢?下面為大家講解：

　　空壓機斷油保護裝置的安裝，一共要接 11 根線：

　　1)電源：3 根

　　L：火線

　　N：零線

　　PE：地線

　　→ AC220V 供電。

　　2)油壓傳感器：2 根

　　+24V(紅 / 棕)

　　信號(黑)

　　→ 兩線制壓力傳感器。

　　3)加載信號：2 根

　　從空壓機加載電磁閥兩端并接兩根線到保護裝置。

　　4)急停 / 停機控制：2 根

　　保護裝置內部繼電器常閉觸點，串聯進空壓機急停 / 控制回路。

　　5)聲光報警：2 根

　　接外接報警器。

　　匯總

　　最簡(必接)：3+2+2+2+2 = 11‘

　　實際安裝中，把 “急?！?算1 組 2 線、加載1 組 2 線、傳感器1 組 2 線、電源3 線，聲光報警器1組2線，合計 11個接線點。

　　想了解更多關于ZBK380型空壓機斷油保護裝置的信息，請聯系鄭州廣眾科技發展股份有限公司：17337138705(銷售電話)
